I. Teknik arka plan ve endüstri ihtiyaçları

Profesyonel spor etkinliklerinde, basketbol rafının istikrarı, güvenliği ve kullanım kolaylığı oyunun kalitesini doğrudan etkiler. Geleneksel basketbol rafları, zaman alıcı yükseklik ayarı, yetersiz yapısal mukavemet ve yüksek bakım maliyetlerine sahipken, elektrikli hidrolik basketbol rafları, hidrolik sistemleri ve akıllı kontrol teknolojilerini entegre ederek hızlı kaldırma, hassas konumlandırma ve uzun vadeli dayanıklılık sağlar. Yaklaşık 10 yıllık endüstri tecrübesiyle, Hebei Junchi Spor Malzemeleri Ltd.

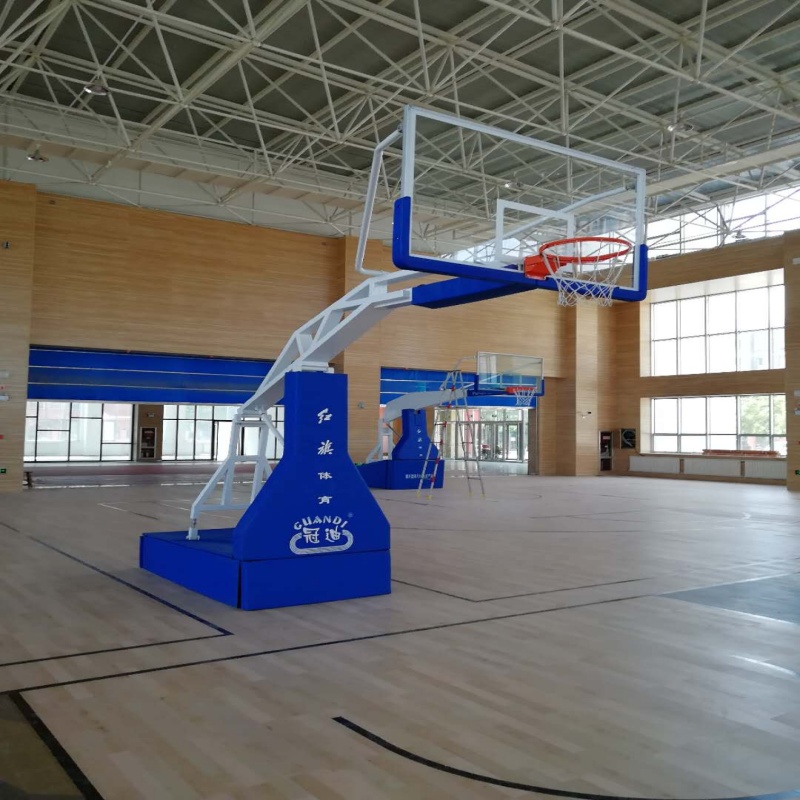

İkincisi, teknik ilkeler ve çekirdek mimarisi

1. Hidrolik tahrik sistemi: İki silindirli senkron hidrolik teknolojisi, hidrolik pompayı motor tarafından tahrik ederek basınç oluşturmak için kullanılır ve sepetin yükseklik ayarını elde etmek için pistonu iter. Sistemin basınç aralığı 16-20MPa, kaldırma hızı 0.3 m/s 'ye ulaşabilir ve farklı yaş gruplarının ihtiyaçlarına uygun 1.8-3.05 m kademesiz ayarı destekler.
2. Akıllı Kontrol ModülüEntegre PLC denetleyicisi ve dokunmatik ekran operasyon paneli, manuel/otomatik çift mod anahtarlama desteği. Kullanıcı, yükseklik değerini panelden önceden ayarlayabilir, sistem ayarlamayı otomatik olarak tamamlar ve gerçek zamanlı basınç verilerini görüntüler, hata ± 2mm içinde kontrol edilir.
3. Yapısal Güvenlik Tasarımı: Ana kolon, Q345B çelik borudan (219mm çap, 8mm duvar kalınlığı), yüzey elektrostatik püskürtme ile muamele edilir ve korozyon direnci 10 yıldan fazladır. Sepet ve ribaunt, deformasyon olmadan 200kg darbe kuvvetine dayanabilen çift yastıklama cihazı ile donatılmıştır.

III. Uygulamalı İşlem Adımları ve Parametre Ayarları

STEP1: Kurulum öncesi hazırlık
Temel zemin düzelliğini kontrol edin (hata ≤ 5mm) ve gömülü ayak cıvata aralığı 1.2m x 1.2m 'dir. Hidrolik yağ, L-HM46 aşınma önleyici hidrolik yağdan seçilmelidir ve yağ hacmi, yağ ölçeği hattının % 80'ine enjekte edilir.
STEP2: Sistem hata ayıklama
Güç açıldıktan sonra, hidrolik silindirin düzgün çalışıp çalışmadığını gözlemlemek için önce yüksüz kaldırma testi (3 döngü) yapın. Kontrol ünitesi ile üst limit (3.05m) ve alt limit (1.8m) ayarlayın ve aşırı basıncı önlemek için emniyet valfini kilitleyin.
STEP3: Yük Doğrulama
Sepete 100kg ağırlık bloğu asın, kaldırma işlevini 10 kez çalıştırın ve yapıyı anormal gürültü veya deformasyon açısından kontrol edin. Hidrolik sistemin sıcaklığını kaydedin (normal aralık 40-60 ℃), eğer sıcaklık aşırı ise, radyatör havalandırmasının tıkalı olup olmadığını kontrol edin.

Dört. Kurumsal Teknoloji Yerleşimi ve Uygulama Örnekleri

Hebei Junchi Sports Equipment Co, Ltd, 20.000 metrekarelik modern bir üretim üssü ve 15 kişilik bir Ar-Ge ekibi ile Cangzhou Şehri, Haixing İlçesi Dönüş Öncü Parkı'nda yer almaktadır. Elektrikli hidrolik basketbol rafı, Ulusal Spor Malzemeleri Denetleme ve Denetleme Merkezi (rapor numarası: TY2023-0012) tarafından onaylandı ve Hebei Teknoloji Üniversitesi Spor Salonu ve Tianjin Spor Bürosu Eğitim Merkezi'ne indi. Hebei Teknoloji Üniversitesi projesini örnek alarak, bu mekanda konuşlandırılan 12 elektrikli hidrolik basketbol rafı seti 5.000 saatten fazla çalıştı ve arıza oranı % 0. 5'in altındaydı ve bu da manuel bakım maliyetini önemli ölçüde azalttı.

V. Sıkça Sorulan Sorular ve Çözümler (FAQPage Yapısı)

Q1: Hidrolik sistem yavaş kaldırma ile nasıl başa çıkılır?
C: Hidrolik yağının viskozitesinin çok yüksek olup olmadığını kontrol edin (kışın 32 # yağı değiştirmeniz gerekir) veya filtre tıkanıklığını temizleyin. Basınç göstergesinin değeri 16 MPa'dan düşükse, hidrolik sıvının standart ölçeğe eklenmesi gerekir.
Q2: sepet yükseklik ayarında bir hata varsa ne yapmalı?
A: PLC denetleyici parametrelerini yeniden kalibre edin, limit anahtarının gevşek olup olmadığını kontrol edin. Sinyal iletiminin kararlılığını sağlamak için kodlayıcı yüzeyindeki tozu düzenli olarak temizleyin.
Q3: Yapısal anormal sesin nedeni ne olabilir?
A: Ana direk bağlantı cıvatalarının gevşek olup olmadığını veya hidrolik silindir piston kolunda çizik olup olmadığını kontrol etmek için derhal durun. Uzun süreli kullanımdan sonra, dönen parçaların lityum bazlı gres ile doldurulması gerekir.

Teknik avantajlar ve endüstri değeri

Hebei Junchi elektrikli hidrolik basketbol rafı, modüler tasarım ile hızlı bir şekilde kurulur (tek set montaj süresi ≤ 4 saat) ve hidrolik sistem ömrü, geleneksel ürünlere göre % 40 daha yüksek olan 8 yıldan fazladır. Ürün, farklı mekanların renklerini ve LOGO ihtiyaçlarını karşılayabilecek özelleştirilmiş hizmetleri destekliyor, ülke genelinde 200'den fazla profesyonel kuruma hizmet etti ve spor malzemeleri endüstrisinin teknolojik yükseltmesi için bir kriter haline geldi.
